硬密封蝶阀硬密封蝶阀的方案流程

作者:wyhh  来源:互联网  更新时间:2019-12-09 18:48:58  点击次数:

根据不同用户的需求,有些需要将硬密封蝶阀变成软密封蝶阀的情况。此次我们举例一种改造方案。


原硬密封蝶阀改造成阀体为硬密封幅,蝶板为橡胶软密封幅的改造方案内容如下:


  1)阀门返厂。


  2)阀门解体,(若 轴销或阀轴与蝶板锈死无法投出,只能用Z35/50以上摇臂钻钻出锥销;及用等离子切割机,将两端阀轴切断。然后用镗床将轴孔中的残余阀轴清除。重新制造阀轴及轴销)3)清洗、检查、测绘、改造部分重新设计。


  4)用立车对原有阀体密封圈进行切削清除,重新划线、焊接并加工,。更换新的阀体密封圈5)车削去除蝶板原有的密封辐部分,初加工制造蝶板密封圈座,6)焊接阀体不锈钢密封圈,蝶板划线加工。


  6)焊接阀体不锈钢密封圈,蝶板划线加工。


  7)、更换阀门轴承


  8)加工蝶板密封圈压板及其它改造需要的零部件。修复蝶阀其它损坏的零部件。


  9)定制并安装蝶板密封圈(初定材质NBR)


  10)驱动装置检查清理;加润滑脂。


  打磨阀体表面,做防腐处理;


  11)整体装配、整体调试、带负荷做开关及密封性能试验。(达到新产品出厂水平)


  12)整体外观清理、喷漆。


  13)简易包装,准备发货。

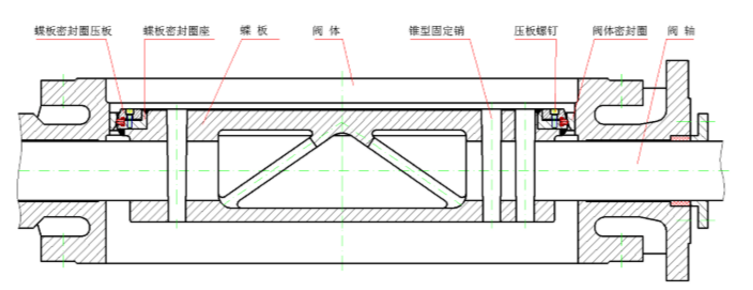

  附图:
